質量穩定:實行全過程質量監控,細致入微,全方位檢測! 價格合理:高效內部成本控制,減少了開支,讓利于客戶! 交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期! 提供全套工程閥門解決方案,擺板視鏡售前、售中、售后專業服務。

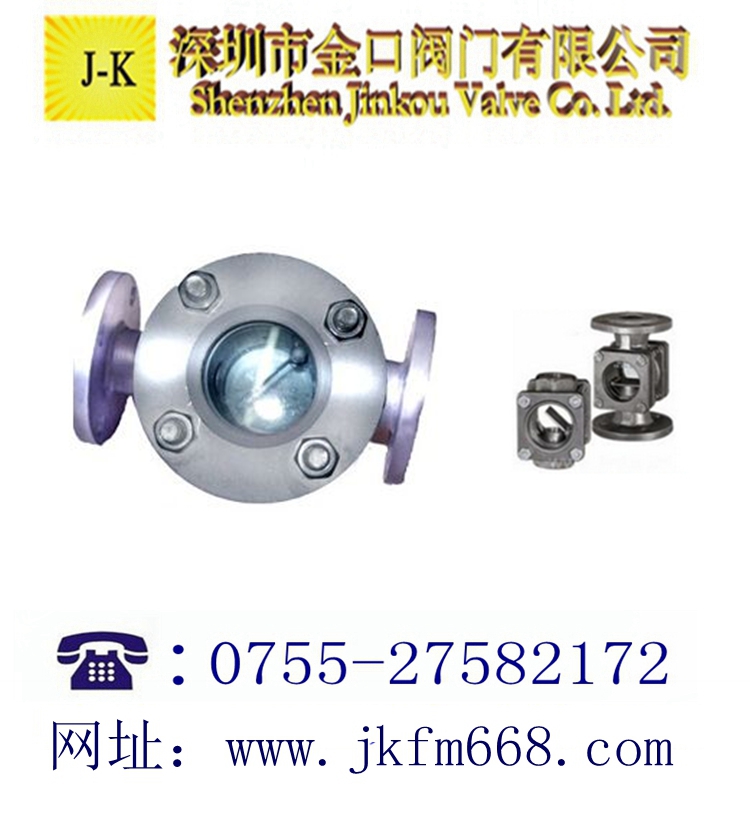

產品名稱: 擺板視鏡 產品型號: SG 驅動方式: 自動 連接形式: 法蘭,螺紋 結構形式: 直通式 密封結構: PTFE/NBR 壓力范圍: 0.6MPa-1.0MPa 公稱通徑: DN10-150 常用材質: 碳鋼,304,316,316L 銘牌: 金口品牌 產品說明   相關產品   擺板視鏡,擺板水流指示器由玻璃視鏡、觀察進出水管道,觀察管道分別與進水管道和出水管道連通,在觀察管道中有一塊能隨著介質自由擺動的擺板,擺板與管道垂直自然下垂.在管道中沒有介質流動的情況下,舌片處于關閉狀態,當管道中有介質流動后,舌片就會隨著介質流動的強度,相應的移動一定的角度,觀察舌片的位置就可以比較直觀的看到管道內的情況 需要注意的是,擺板水流指示器的必需水平安裝,讓擺板向下垂直于管道.擺板水流指示器的結構近似于止回閥,所以在安裝的時候還要注意介質的流動方向.如果裝反了,擺板水流指示器就成為一個止回閥,阻斷管道的流通了. 【法蘭標準】一般采用JB/T81-94,如需其它法蘭標準請用戶注明:如HG、ANSI、ASME、HGJ、DIN、JIS等。 擺板視鏡,擺板水流指示器技術參數: 體材質:碳鋼WCB、不銹鋼304、321、316、316L、鋼內襯PTFE。 法蘭標準:GB、HG、SH、HGJ、JB、ANSL、JIS等標準。 視窗材質:鋼化玻璃、高硼硅玻璃、石英玻璃。 密封材質:NBR、PTFE。 工作壓力0.6MPa-1.0MPa 框式視鏡,方形視鏡工作溫度: 鈉鈣玻璃的最高允許溫度為150℃,溫度的急劇變化范圍為120℃至20℃ 硼硅玻璃的最高允許溫度為280℃,溫度的急劇變化范圍為230℃至20℃ 石英玻璃的最高允許溫度為800℃,溫度的急劇變化范圍為550℃至20℃ 視鏡觀察液體流動,安裝尺寸小,而且驅動力矩小,操作簡便、迅速,并且還同時具有良好的流量調節功能和關閉密封特性,視鏡在大中口徑、中低壓力的使用領域,它是主導的視鏡形式。 用途:本視鏡可用于溫度高,腐蝕性強、危險性較大,易結晶的化工塔器中,以保證其安全生產。 結構:該視鏡主要由視鏡底板、視鏡玻璃、閥門組件等組成。 尿素生產過程中,在帶視鏡閥門的中低壓塔器內,由于工作溫度高,液體腐蝕性強的特點,容易造成液面計視鏡玻璃損壞,視鏡底板變形,而且在安裝視鏡玻璃過程中,有時因受力不均勻,易造成視鏡玻璃破裂。如果沒有及時發現,開車后必然發生泄漏,這時就必須全系統停車進行熱洗更換。這樣不但給系統長周期安全運行帶來困難,而且嚴重影響尿素生產的效率。

訂貨參數及范圍：

型號規格：SG-BB DN20-DN300(3/4”~12”)

材質要求：殼體和視窗材質可參照管道視鏡系列詳細參數

工作壓力：0.6Mpa~2.5Mpa，高壓需客戶指定。

工作溫度：參考視鏡系列詳細參數，特殊情況需指明

連接方式：法蘭連接和螺紋連接

法蘭標準及壓力等級：HG,GB為常用標準。



【安全與維護】

1、 擺板視鏡適用于觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持干凈無灰塵，且擺板應保證均勻地?cái)[動。

2、 視窗玻璃屬于易損件，安裝試鏡時應小心輕放，擺板定期要進行檢查，必要時需更換。

3、 玻璃耐溫耐壓有一定的局限，請嚴格執行說明書上的規定。

4、 允許急變溫度小于60度，玻璃因溫差過大會破裂.
