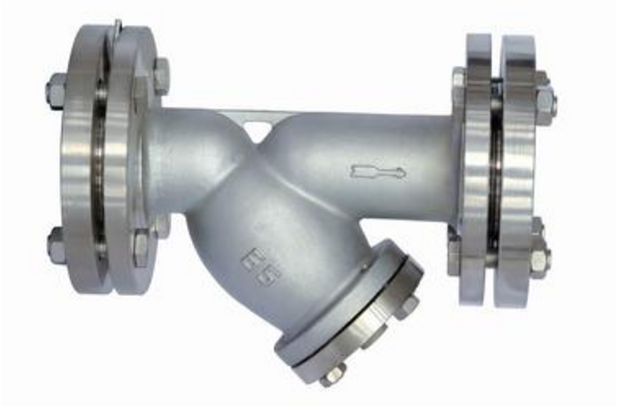

美標Y型過濾器產品介紹：
       GL41H美標Y型過濾器采用MFG標準設計制造，試驗與檢驗符合AIP1598。外型結構與國標Y型過濾器基本相似，法蘭連接尺寸采用ANSI B16.5標準。制造壓力在150LB-2500LB，主要用于過濾管道中的機械雜質，以保護設備管道上的配件免受磨損和堵塞，具備流通性好、阻力小、抗污強等特點。



   美標Y型過濾器工作原理：
       GL41H美標Y型過濾器當液體或氣體通過主管進入濾網后，固體雜質顆粒被阻擋在濾網內，而潔凈的流體通過濾網、由過濾器出口排出。當需要清洗時，旋開主管底部排污口螺塞，排凈流體，拆卸法蘭蓋，取出濾網清洗后重新裝入即可。因此，使用維護清理極為方便。



   美標Y型過濾器結構特點：

Y型過濾器具有結構先進阻力小，沖洗方便通流快速，故壓力損失小，抗污性強，排渣方便等特點。

Y型拉桿伸縮過濾器由Y型過濾器及伸縮接頭組成，通常安裝在閥門及其它主要設備之進口端，使于清理雜物與安裝拆卸，以保護閥類或設備及正常使用。



   美標Y型過濾器標準規范：

設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

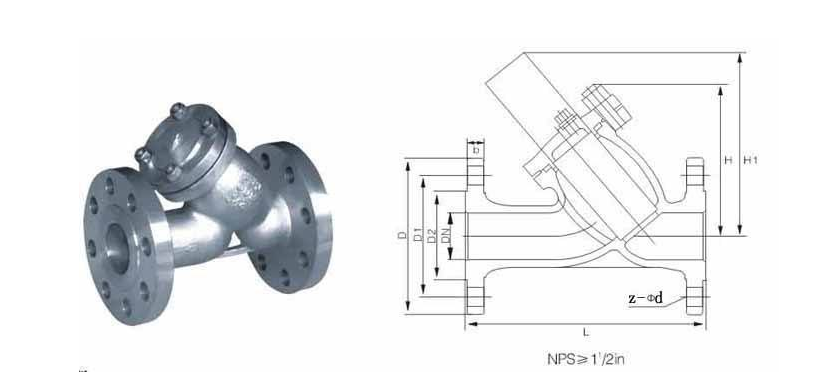

   美標Y型過濾器結構圖：



     美標Y型過濾器零件材料與工況：

零件名稱	材料
閥體	碳鋼、不銹鋼、黃銅
濾網蓋	碳鋼、不銹鋼、黃銅
濾芯網	不銹鋼
密封件材質	柔性石墨、聚四氟乙烯

     美標Y型過濾器主要尺寸及重量：

口徑	ANSI法蘭連接			螺紋連接	B	C	濾網面積cm2
	150LB	300LB	600LB
	A	A	A	A
1/2"	127	127	130	75	70	110	27
3/4"	145	150	150	80	80	130	43
1"	154	160	160	90	90	150	73
11/4"	180	180	200	110	130	235	135
11/2"	200	210	230	120	147	260	164
2"	230	240	250	140	180	320	251
21/2"	290	290	.	210	200	325	327
3"	310	310	.	.	205	330	361
4"	315	351	.	.	255	405	545
5"	410	401	.	.	315	510	843
6"	473	478	.	.	345	560	1117
8"	593	600	.	.	440	710	1909
10"	730	730	.	.	503	760	2010
